Aerodynamische Auswirkungen von Eis auf die Windturbinenleistung

Eisablagerungen an Rotorblättern verändern die Aerodynamik einer Windturbine unmittelbar. Das Rotorblattprofil verliert seine vorgesehene Form, der Auftrieb sinkt, der Widerstand steigt und der Energieertrag kann deutlich von der normalen Leistungskennlinie abweichen. Für Betreiber im Kaltklima-Betrieb ist deshalb entscheidend, Vereisung früh zu erkennen und zwischen präventivem Anti-Icing und nachträglicher Enteisung zu unterscheiden.

Wie Eis die Aerodynamik von Rotorblättern verändert

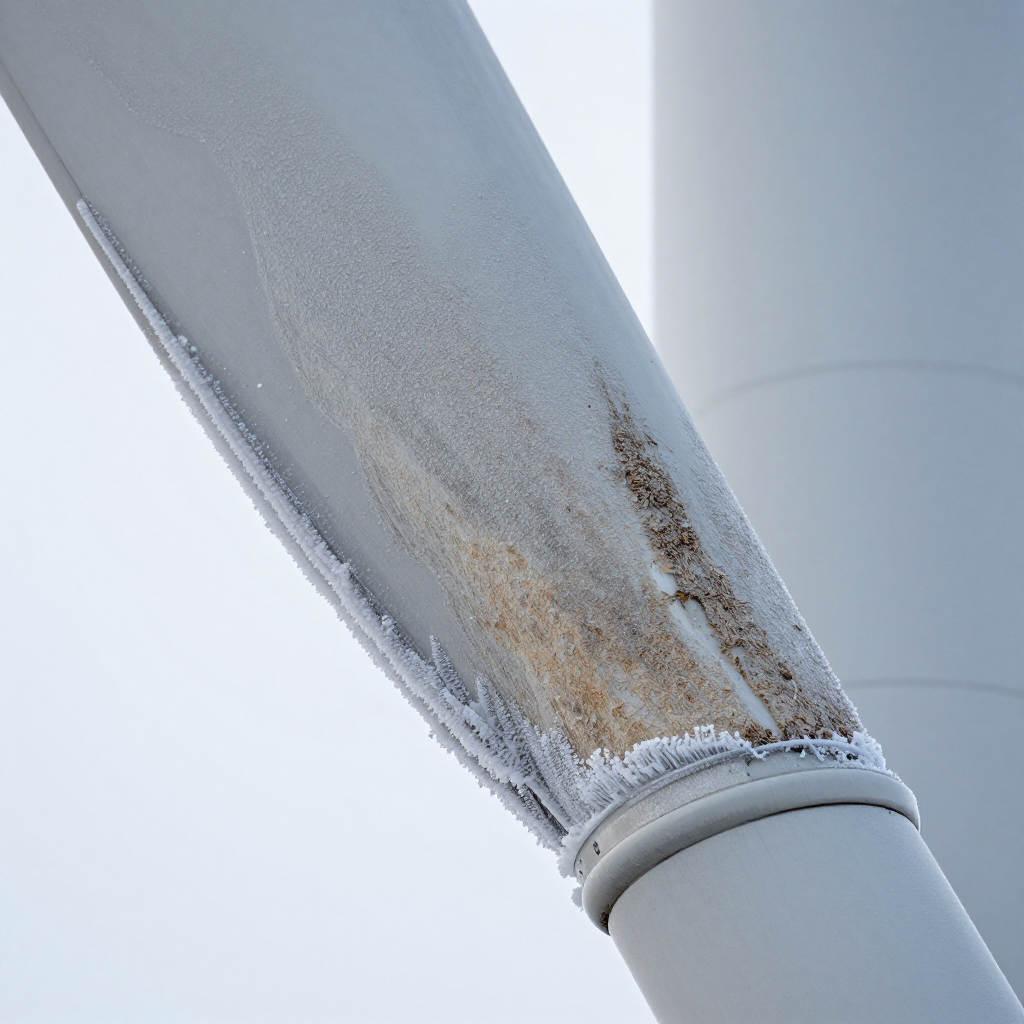

Eisablagerungen verändern die Profilgeometrie und Oberflächenrauigkeit eines Rotorblatts. Dadurch nimmt der Auftrieb ab, während der aerodynamische Widerstand steigt und die optimale Anströmung des Profils verloren geht.

Rotorblätter werden so ausgelegt, dass ihre Querschnitte bei unterschiedlichen radialen Positionen einen möglichst effizienten Auftrieb erzeugen. Schon eine relativ dünne Eisschicht kann diese Auslegung stören. Besonders kritisch ist die Vorderkante, weil sie den Luftstrom zuerst trifft. Raue Eiskanten, asymmetrische Ablagerungen und tropfenförmige Eisstrukturen erzeugen dort zusätzliche Turbulenzen.

Für den Auftrieb ist die Druckverteilung über Ober- und Unterseite des Profils maßgeblich. Eis kann die Strömung früher ablösen lassen. Das Profil erzeugt dann bei gleichem Anstellwinkel weniger Auftrieb. Gleichzeitig erhöht die unebene Oberfläche die Reibungs- und Formwiderstände. Der Rotor muss mehr Drehmoment aufbringen, um dieselbe Drehzahl zu halten.

Die Folgen hängen von Eisform, Eisdicke, Blattbereich und Windgeschwindigkeit ab. Glatte Klareisablagerungen wirken anders als raue Raueis- oder Nassschneeablagerungen. Auch eine kleine Ablagerung an der Vorderkante kann aerodynamisch relevanter sein als eine größere, weit hinten sitzende Eisschicht.

Eine hilfreiche Faustregel lautet: Je stärker Eis die Vorderkante abrundet oder die Profiloberfläche aufraut, desto größer ist die Abweichung vom vorgesehenen Betriebszustand. Eine Beschichtung kann die Haftung reduzieren, die aerodynamische Geometrie nach der Eisbildung jedoch nicht vollständig wiederherstellen.

Einfluss auf Strömungsabriss und Leistungskennlinie

Eis verschiebt den optimalen Anstellwinkel und begünstigt den Strömungsabriss. Dadurch liefert das Rotorblatt bereits bei moderaten Betriebszuständen weniger Auftrieb, und die Leistungskennlinie der Windturbine fällt gegenüber dem eisfreien Zustand ab.

Der Strömungsabriss entsteht, wenn die Strömung der Profilkontur nicht mehr folgen kann. Bei einem sauberen Rotorblatt tritt er erst bei einem bestimmten kritischen Anstellwinkel auf. Eis erhöht die Rauigkeit und verändert die Profilform, sodass dieser kritische Bereich früher erreicht werden kann.

Das Problem ist komplexer als ein gleichmäßiger Leistungsverlust. Die Rotorblattregelung versucht weiterhin, Blattwinkel und Drehzahl an die Windbedingungen anzupassen. Sie arbeitet dabei jedoch mit einem Profil, dessen aerodynamische Eigenschaften nicht mehr denen aus der Auslegung entsprechen. Pitch-Regelung und Drehzahlregelung können die Einbußen begrenzen, aber den verlorenen Auftrieb nicht vollständig ersetzen.

In der Leistungskennlinie zeigt sich Vereisung häufig als geringere Leistung bei gleicher Windgeschwindigkeit. Die Abweichung kann zunächst nur im Teillastbereich erkennbar sein und später auch Nennleistung, Drehzahl und Anfahrverhalten betreffen. Bei ungleichmäßiger Eisverteilung entstehen zusätzlich Unterschiede zwischen den einzelnen Rotorblättern.

Diese Asymmetrie kann periodische Lasten auslösen. Eine einzelne vereiste Blattzone verändert bei jeder Umdrehung ihre Position zum Wind. Dadurch schwanken aerodynamische Kräfte und Drehmoment. Betriebsdaten sollten deshalb nicht nur als Tagesmittel betrachtet werden; Zeitreihen mit Drehzahl, Blattwinkel, Generatorleistung und Vibrationen liefern deutlich bessere Hinweise.

Auswirkungen auf Energieertrag, Betrieb und Sicherheit

Eisablagerungen können den Energieertrag verringern, Stillstände verlängern und zusätzliche mechanische sowie aerodynamische Lasten verursachen. Die tatsächliche Auswirkung hängt von Vereisungsdauer, Windangebot, Turbinentyp und Reaktionsstrategie ab.

Der unmittelbare Ertragsverlust entsteht, wenn die Anlage bei vorhandenen Windgeschwindigkeiten weniger Leistung erzeugt oder wegen erkannter Vereisung abgeschaltet bleibt. Für eine belastbare Bewertung zählt deshalb nicht nur die maximale Leistungsabweichung, sondern die verlorene Energie über die gesamte Vereisungsperiode.

Ungleichmäßig verteiltes Eis kann Vibrationen und wechselnde Lasten an Rotor, Hauptlager, Getriebe und Turm verstärken. Zusätzlich verändern sich Geräuschentwicklung und Blattspitzenströmung. Sicherheitsrelevant wird die Situation, wenn sich Eisstücke lösen und als Eiswurf in den Gefahrenbereich gelangen. Ein automatischer Wiederanlauf ohne zuverlässige Freigabekriterien ist an solchen Standorten riskant.

Betreiber sollten daher drei Ebenen getrennt bewerten:

• Aerodynamik: Auftrieb, Widerstand, Strömungsabriss und Blattlasten.
• Verfügbarkeit: Abschaltungen, verzögerte Wiederanläufe und reduzierte Betriebsfenster.
• Sicherheit: Eiswurf, Vibrationen, akustische Auffälligkeiten und mögliche Folgeschäden.

Eine Anlage kann technisch weiterlaufen und dennoch wirtschaftlich oder sicherheitstechnisch außerhalb des gewünschten Betriebsbereichs liegen. Deshalb sollte die Leistungsoptimierung immer mit Zustandsüberwachung und klaren Abstands- beziehungsweise Abschaltregeln verbunden werden.

Welche Faktoren die Eisbildung bestimmen

Eisbildung entsteht vor allem durch unterkühlte Wassertröpfchen, geeignete Temperaturen und ausreichende Feuchtigkeit. Windgeschwindigkeit, Wolkenwassergehalt, Höhe, Exposition und Blattposition bestimmen, wo und wie schnell sich Eis anlagert.

Typische Eisarten sind Klareis, Raueis und gemischte Ablagerungen. Klareis bildet sich häufig aus größeren unterkühlten Tropfen und kann relativ dicht sowie fest haften. Raueis entsteht eher bei kleineren Tropfen und eingeschlossener Luft; es wächst unregelmäßig und erhöht die Oberflächenrauigkeit besonders stark.

Besonders gefährdet sind:

• die Vorderkante, weil sie den Tropfenaufprall direkt aufnimmt,
• der äußere Blattbereich, weil dort die Relativgeschwindigkeit hoch ist,
• Übergänge, Spalten, Blattanschlüsse und Sensorbereiche,
• nach oben gerichtete Flächen bei feuchtem Schneefall oder gefrierendem Nebel.

Temperatur allein reicht als Prognosekriterium nicht aus. Bei knapp unter null Grad und hoher Flüssigwasserbelastung kann die Vereisung schnell wachsen. Bei trockener Kälte ohne Feuchtigkeit bleibt das Risiko dagegen gering. Ein gutes Risikomodell kombiniert Wetterdaten, Feuchte, Wind, Sichtbedingungen und historische Turbinensignale.

Eiserkennung und Bewertung des Leistungsverlusts

Eiserkennung kombiniert Sensorik, Wetterinformationen und Betriebsdaten. Besonders zuverlässig ist die Bewertung, wenn eine vermutete Vereisung gleichzeitig durch Leistungsabweichung, Umgebungsbedingungen und ein unabhängiges Erkennungssignal gestützt wird.

Direkte Systeme nutzen beispielsweise Eissensoren, beheizte oder unbeheizte Referenzflächen, Schwingungsänderungen, akustische Signale oder optische Verfahren. Indirekte Methoden vergleichen die aktuelle Leistung mit einer erwarteten Leistungskennlinie. Dafür müssen Windgeschwindigkeit, Luftdichte, Turbulenz, Blattwinkel und Anlagenzustand berücksichtigt werden.

Ein einfacher Vergleich mit der Nennkurve kann falsche Alarme erzeugen. Verschmutzung, Sensorfehler, veränderte Turbulenz oder eine Leistungsbegrenzung sehen in den Daten ähnlich aus. Deshalb empfiehlt sich ein dreistufiger Prüfprozess:

1. Wetterlage und Vereisungswahrscheinlichkeit prüfen.
2. Leistung, Drehzahl, Pitch-Winkel und Vibrationen mit einem eisfreien Referenzzeitraum vergleichen.
3. Die Diagnose durch Eissensorik, Sichtprüfung oder eine kontrollierte Stillstandsinspektion bestätigen.

Hilfreich ist ein standortspezifisches Basismodell. Es sollte nicht nur die erwartete Leistung, sondern auch normale Streuungen abbilden. Eine anhaltende Abweichung bei passenden Vereisungsbedingungen ist aussagekräftiger als ein einzelner ungewöhnlicher Messpunkt.

Anti-Icing und De-Icing für Windturbinen

Anti-Icing soll die Eisbildung verhindern oder verzögern, während De-Icing bereits vorhandene Ablagerungen entfernt. Beide Ansätze verfolgen unterschiedliche Zeitpunkte und benötigen deshalb unterschiedliche Auslegungs- und Steuerungskonzepte.

Präventive Anti-Icing-Maßnahmen

Hydrophobe oder eisabweisende Beschichtungen können die Haftung und das Wachstum von Eis reduzieren. Ihr Nutzen hängt von Oberflächenzustand, Witterung, UV-Belastung, Erosion und Wartungsqualität ab. Eine Beschichtung senkt den Energiebedarf gegenüber einer aktiven Heizung, verhindert starke Vereisung aber nicht unter allen Bedingungen.

Beheizte Rotorblätter arbeiten präventiv, wenn sie vor oder während eines Vereisungsereignisses aktiviert werden. Elektrische Heizelemente oder leitfähige Schichten erwärmen besonders kritische Blattbereiche, oft die Vorderkante. Dafür sind Energieversorgung, Temperaturregelung und eine ausreichende Wärmeverteilung erforderlich.

Aktive De-Icing-Systeme

Bei der Enteisung werden vorhandene Ablagerungen durch Wärme, Warmluft oder andere technische Verfahren gelöst. Elektrische Systeme reagieren präzise, können jedoch erhebliche elektrische Leistung benötigen. Warmluftsysteme verteilen Wärme über Kanäle im Blatt, stellen aber höhere Anforderungen an Gebläse, Dichtheit und Wartung.

Die Auswahl sollte anhand von fünf Kriterien erfolgen:

• Reaktionszeit bis zur sicheren Wiederaufnahme des Betriebs,
• Energiebedarf während der Vereisung oder Enteisung,
• Nachrüstbarkeit und Platzbedarf im Rotorblatt,
• Wartungsaufwand und Widerstand gegen Blattkantenerosion,
• Automatisierbarkeit sowie Integration in die Turbinensteuerung.

Eine Beschichtung für geringe bis mittlere Vereisung kann wirtschaftlich sinnvoll sein. An Standorten mit häufigem, starkem Eis und hohen Stillstandskosten ist dagegen ein aktives Rotorblatt-Heizsystem oft die robustere Lösung. Die Entscheidung sollte aus standortspezifischen Ertrags- und Verfügbarkeitsdaten abgeleitet werden, nicht aus einem pauschalen Technologiewert.

Praxisorientierte Strategie für eisgefährdete Standorte

Eine wirksame Strategie für eisgefährdete Standorte verbindet Vorhersage, Eiserkennung, automatische Reaktion und geplante Wartung. Ziel ist, unnötige Stillstände zu vermeiden und zugleich gefährliche Betriebszustände sicher auszuschließen.

Ein praxistauglicher Ablauf besteht aus sechs Schritten:

1. Risiko kartieren: Historische Wetterdaten, Höhenlage, Nebel, Temperaturverläufe und frühere Abschaltungen auswerten.
2. Kritische Zonen bestimmen: Vorderkanten, Blattspitzen und bekannte Eis-Hotspots mit geeigneter Sensorik überwachen.
3. Alarme plausibilisieren: Wetterdaten, Leistungskennlinie und mechanische Signale gemeinsam bewerten.
4. Maßnahme automatisch auslösen: Anti-Icing frühzeitig aktivieren; bei bestätigtem Eis De-Icing oder kontrollierte Abschaltung starten.
5. Wiederanlauf absichern: Vor dem Start prüfen, ob Eis entfernt oder ausreichend reduziert wurde und keine Eiswurfgefahr besteht.
6. Ergebnisse dokumentieren: Dauer, Eiszustand, Energieverlust, Heizenergie, Vibrationen und Wartungsbefunde vergleichen.

Häufige Fehler entstehen durch zu späte Aktivierung, eine alleinige Orientierung an der Lufttemperatur oder das Verwechseln von Anti-Icing mit Enteisung. Wer die Heizung erst nach massiver Ablagerung einschaltet, benötigt länger und mehr Energie. Wer ausschließlich die Temperatur betrachtet, übersieht Feuchte und unterkühlte Tröpfchen. Ein monatlicher Vergleich von vermiedenem Stillstand, Heizverbrauch und Wartungsaufwand zeigt, ob die Strategie tatsächlich verbessert werden sollte.

Wann lohnt sich ein aktives System? Vor allem dann, wenn Vereisungsereignisse regelmäßig auftreten, wertvolle Windphasen betroffen sind, Sicherheitsabstände den Betrieb einschränken und die Nachrüstung technisch möglich ist. Bei seltenem Eis kann eine gute Erkennung mit gezielter manueller Inspektion ausreichen.

Häufige Fragen zu Eis und Windturbinenleistung

Wie stark kann Eis die Leistung einer Windturbine beeinflussen?

Der Leistungsverlust lässt sich nicht als fester Prozentwert angeben. Er hängt von Eisdicke, Rauigkeit, Blattbereich, Windgeschwindigkeit und Regelung ab. Entscheidend ist die gemessene Abweichung von einer standortspezifischen eisfreien Leistungskennlinie.

Warum entsteht Eis besonders an den Vorderkanten der Rotorblätter?

Die Vorderkante trifft auf unterkühlte Wassertröpfchen und wandelt deren Bewegungsenergie in Aufprall und Wärme um. Dadurch lagert sich dort besonders viel Eis an, während die Strömung zugleich früh gestört wird.

Was ist der Unterschied zwischen Anti-Icing und De-Icing?

Anti-Icing verhindert oder verzögert die Eisbildung, etwa durch Beschichtungen oder vorbeugende Erwärmung. De-Icing entfernt Eis, das bereits auf dem Rotorblatt haftet, beispielsweise mit elektrischer Wärme oder Warmluft.

Wie erkennt eine Windturbine Eisablagerungen?

Sie nutzt direkte Eissensoren und indirekte Hinweise aus Leistung, Drehzahl, Blattwinkel, Vibrationen und Wetterdaten. Eine Kombination mehrerer Signale reduziert Fehlalarme und verbessert die Entscheidung über Abschaltung oder Wiederanlauf.

Wann lohnt sich ein aktives Rotorblatt-Heizsystem?

Ein aktives Heizsystem lohnt sich eher bei häufigen oder langen Vereisungsperioden, hohem Energieertrag im Winter und relevanten Sicherheits- oder Verfügbarkeitsverlusten. Vor der Investition sollten Energiebedarf, Nachrüstbarkeit, Wartung und vermiedene Stillstandszeiten standortspezifisch berechnet werden.
