Smarte Sensoren: Früherkennung von Eisbildung an Windkraftanlagen

Warum Eisbildung an Windkraftanlagen ein kritisches Problem ist

Eisbildung an Windkraftanlagen gehört zu den gravierendsten Betriebsrisiken in kalten Klimazonen – mit direkten Auswirkungen auf Ertrag, Anlagensicherheit und Wartungskosten. Schon eine dünne Eisschicht auf den Rotorblättern verändert deren aerodynamisches Profil so stark, dass die Leistung um 20 bis 50 Prozent einbrechen kann.

Das ist aber nicht das einzige Problem. Eisansatz erhöht das Gewicht der Rotorblätter ungleichmäßig, was zu gefährlichen Unwuchten führt. Beim Abtauen oder durch Zentrifugalkräfte können Eisstücke mit hoher Geschwindigkeit weggeschleudert werden – ein ernstes Sicherheitsrisiko für Menschen und Infrastruktur in der Umgebung. In vielen Ländern schreibt die Regulierung bei Eiswurf-Gefahr eine automatische Abschaltung vor.

Für Windparkbetreiber bedeutet ein unkontrolliertes Vereisungsereignis also nicht nur Ertragsverlust, sondern auch ungeplante Stillstandzeiten, erhöhten Verschleiß und im schlimmsten Fall Haftungsrisiken. Genau hier setzt die Früherkennung durch smarte Sensortechnologie an.

Wie Eisbildung entsteht: Meteorologische und physikalische Grundlagen

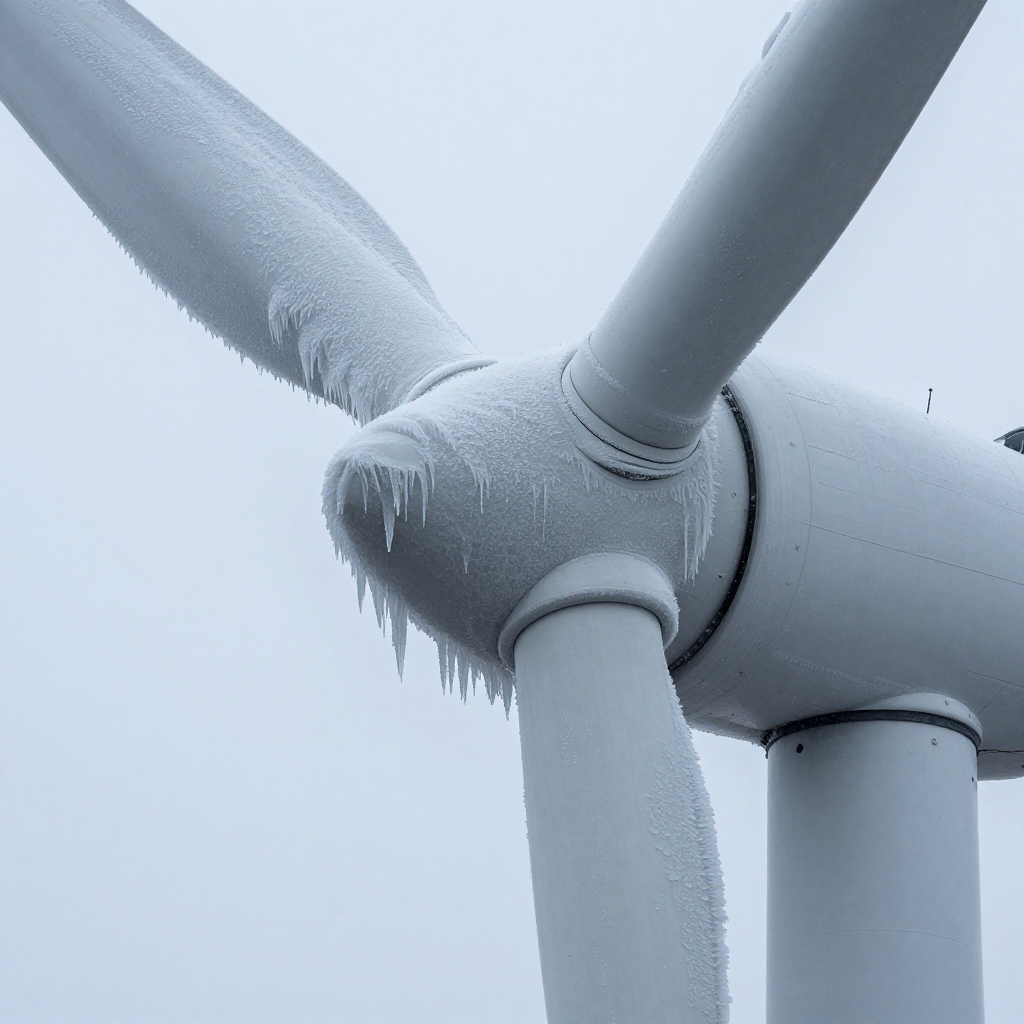

Eisbildung an Rotorblättern entsteht, wenn unterkühlte Wassertröpfchen auf die Oberfläche treffen und dort gefrieren. Dieser Prozess läuft bereits bei Temperaturen knapp unter 0 °C ab, besonders wenn gleichzeitig hohe Luftfeuchtigkeit und Nebel vorherrschen.

Physikalisch unterscheidet man zwei Hauptformen: Rime Ice (Raureif) entsteht bei sehr niedrigen Temperaturen und geringer Feuchtigkeit – er ist porös und haftet fest. Glaze Ice (Klareis) bildet sich bei Temperaturen nahe dem Gefrierpunkt und hoher Feuchtigkeit; er ist dichter, schwerer und mechanisch belastender für die Blattstruktur.

Windgeschwindigkeit spielt eine doppelte Rolle: Sie erhöht die Auftreffrate der Wassertröpfchen, kühlt die Blattoberfläche aber gleichzeitig weiter ab. Bergstandorte und Offshore-Anlagen sind besonders exponiert, weil dort häufig Inversionslagen, Nebel und starke Temperaturschwankungen zusammentreffen. Dieses komplexe Zusammenspiel macht eine rein wetterbasierte Prognose unzuverlässig – und begründet den Bedarf an direkter Sensormessung an der Anlage selbst.

Sensortypen zur Eiserkennung: Ein Überblick

Für die direkte Eiserkennung an Windkraftanlagen werden heute mehrere Sensorprinzipien eingesetzt, die sich in Messprinzip, Montageort und Erkennungsgenauigkeit unterscheiden.

Vibrations- und Beschleunigungssensoren

Vibrationsanalyse über Beschleunigungssensoren (Accelerometer) ist eine der etabliertesten Methoden. Eisansatz verändert die Massenverteilung am Rotorblatt, was sich in charakteristischen Schwingungsmustern niederschlägt. Diese Sensoren werden direkt im Rotorblatt oder an der Nabe montiert und liefern kontinuierliche Daten über das Schwingungsverhalten der Anlage.

Der Vorteil: Sie erkennen nicht nur Vereisung, sondern auch strukturelle Schäden – ein Mehrwert für das gesamte Rotorblatt-Monitoring. Der Nachteil: Die Interpretation der Schwingungssignale erfordert Referenzdaten und Algorithmen, die Eisbildung von normalen Betriebsschwankungen unterscheiden können.

Temperatur- und Feuchtigkeitssensoren

Temperatur- und Feuchtigkeitssensoren messen die meteorologischen Bedingungen direkt an der Anlage. Sie liefern keine direkte Eisdetektion, sind aber unverzichtbar für die Einschätzung des Vereisungsrisikos. Kombiniert mit Taupunktberechnung lässt sich vorhersagen, wann Bedingungen für Eisbildung eintreten – bevor die ersten Kristalle entstehen.

Optische und kapazitive Sensoren

Spezialisierte Eisdetektionssensoren arbeiten nach optischen oder kapazitiven Messprinzipien. Optische Sensoren messen die Transmission oder Reflexion von Lichtstrahlen, die durch Eisablagerungen verändert wird. Kapazitive Sensoren detektieren Änderungen in der Dielektrizitätskonstante an der Blattoberfläche, die durch Eisschichten verursacht werden. Beide Typen sind sehr empfindlich, müssen aber regelmäßig kalibriert werden und können durch Schmutz oder Regen Fehlsignale erzeugen.

Leistungskurvenabweichung als indirektes Erkennungsmerkmal

Neben direkten Sensormessungen liefern SCADA-Daten und Leistungsanalysen ein wichtiges indirektes Erkennungsmerkmal für Vereisung. Die Grundidee: Jede Windkraftanlage hat eine definierte Leistungskurve, die den Zusammenhang zwischen Windgeschwindigkeit und erzeugter Leistung beschreibt.

Weicht die tatsächliche Leistung bei bekannter Windgeschwindigkeit systematisch nach unten ab, ist das ein starkes Indiz für aerodynamische Störungen – und Eisansatz ist eine der häufigsten Ursachen. Diese Leistungskurvenabweichung lässt sich automatisiert aus dem SCADA-System auslesen und mit meteorologischen Schwellenwerten verknüpfen.

Der Vorteil dieser Methode liegt darin, dass keine zusätzliche Hardware nötig ist – die Daten sind bereits vorhanden. Die Schwäche: Die Erkennung erfolgt reaktiv, also erst wenn die aerodynamische Beeinträchtigung bereits messbar ist. Als alleinige Methode reicht das nicht aus; als Ergänzung zu direkten Eisdetektionssensoren ist die Leistungskurvenanalyse aber ein wertvolles Puzzlestück.

Integration smarter Sensoren in Condition Monitoring Systeme

Einzelne Sensoren entfalten ihren vollen Nutzen erst dann, wenn ihre Daten in ein übergeordnetes System einfließen. Genau das leisten Condition Monitoring Systeme (CMS), die Messdaten aus verschiedenen Quellen zusammenführen, auswerten und in handlungsrelevante Informationen übersetzen.

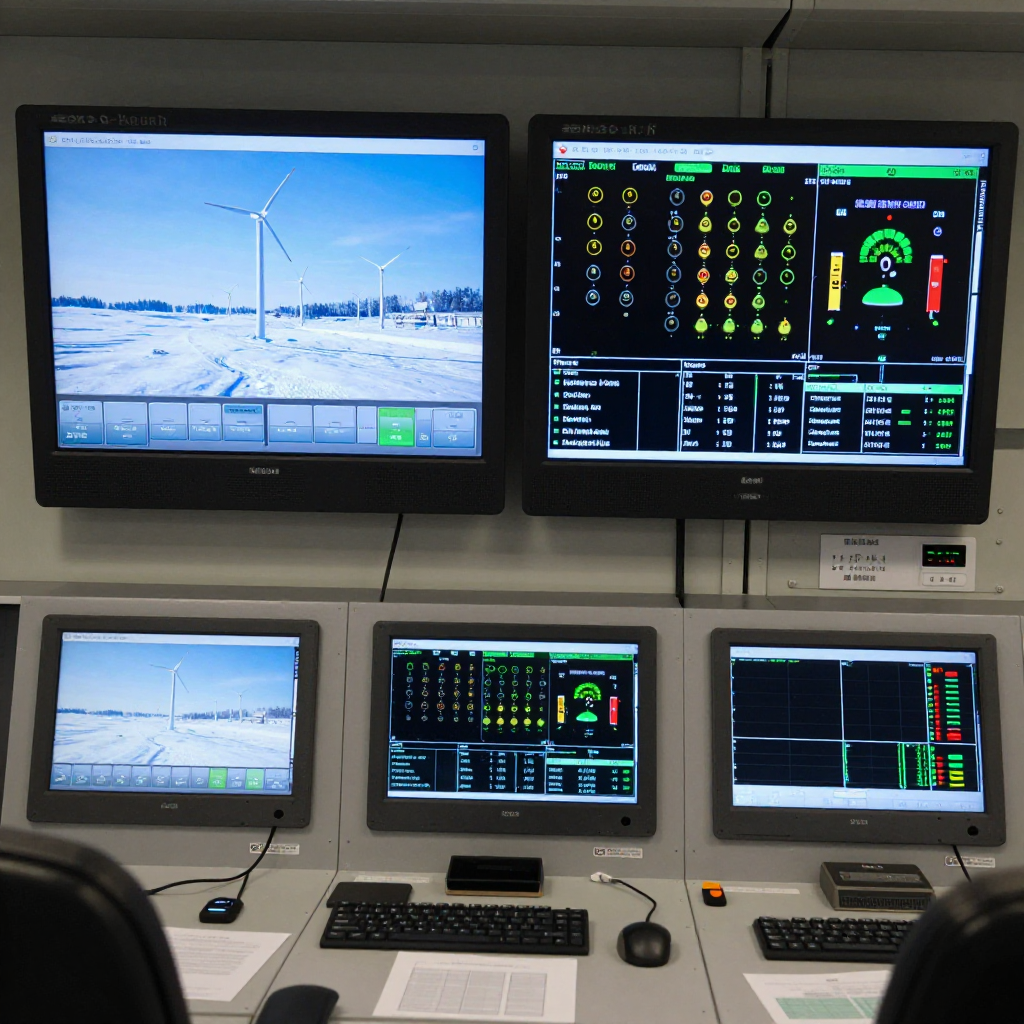

In der Praxis werden Sensordaten über standardisierte Schnittstellen in das SCADA-System (Supervisory Control and Data Acquisition) der Windkraftanlage eingespeist. Das SCADA-System übernimmt die Echtzeitüberwachung und kann bei definierten Schwellenwerten automatisch Warnmeldungen ausgeben oder Schutzfunktionen auslösen.

Moderne CMS-Plattformen gehen weiter: Sie nutzen maschinelles Lernen, um Muster in historischen Sensordaten zu erkennen und Vereisungsereignisse vorherzusagen, bevor sie eintreten. Das ist der Kern von Predictive Maintenance – vorausschauender Wartung, die ungeplante Stillstände durch frühzeitiges Handeln verhindert. Statt auf einen Schaden zu reagieren, plant der Betreiber den Eingriff im Voraus, zu einem Zeitpunkt, der den Ertragsverlust minimiert.

Wichtig für die Implementierung: Die Datenqualität entscheidet über die Zuverlässigkeit der Auswertung. Sensoren müssen regelmäßig kalibriert, Kommunikationswege redundant ausgelegt und Alarmgrenzen sorgfältig parametriert werden. Ein schlecht eingestelltes System produziert Fehlalarme – und die werden von Betreibern schnell ignoriert, was den Sicherheitsgewinn zunichtemacht.

Von der Früherkennung zur Gegenmaßnahme: Verknüpfung mit Anti-Icing-Systemen

Früherkennung allein löst das Problem nicht – sie muss mit wirksamen Gegenmaßnahmen verknüpft sein. Die Verbindung zwischen Sensorsignal und Gegenmaßnahme ist der entscheidende Schritt, der aus einem Monitoring-System ein aktives Schutzsystem macht.

Zwei Strategien stehen im Vordergrund: Anti-Icing (vorbeugende Beheizung, die Eisbildung verhindert) und De-Icing (aktive Enteisung nach eingetretenem Eisansatz). Beide lassen sich durch Sensordaten automatisiert steuern.

Typischer Ablauf in einem integrierten System: Temperatur- und Feuchtigkeitssensoren melden Vereisungsbedingungen. Das CMS erkennt das Risiko und aktiviert die Blattbeheizung prophylaktisch – noch bevor Eis entsteht. Sollte dennoch Eisansatz auftreten, registrieren Vibrationssensoren die Unwucht und das SCADA-System eskaliert die Gegenmaßnahme oder leitet eine kontrollierte Abschaltung ein.

Heizungssysteme für Rotorblätter arbeiten meist mit eingebetteten elektrischen Heizmatten oder warmer Luft, die durch das Blattinnere zirkuliert. Ergänzend kommen hydrophobe oder eisabweisende Beschichtungen zum Einsatz, die den Eisansatz physikalisch erschweren. Die Sensorik steuert, wann und wie intensiv diese Systeme laufen – was den Energieverbrauch für die Beheizung erheblich senkt im Vergleich zu einem dauerhaft aktiven Betrieb.

Wirtschaftlicher Nutzen und Betriebssicherheit durch smarte Eiserkennung

Smarte Eiserkennung zahlt sich für Windparkbetreiber auf mehreren Ebenen aus: höhere Verfügbarkeit, geringere Wartungskosten und bessere Planbarkeit des Betriebs.

Der direkteste Effekt ist die Reduzierung vereisungsbedingter Stillstandzeiten. Anlagen in vereisungsgefährdeten Regionen verlieren ohne Schutzmaßnahmen typischerweise zwischen 5 und 20 Prozent ihrer Jahresenergieproduktion. Ein zuverlässiges Früherkennung- und Anti-Icing-System kann diesen Verlust auf einen Bruchteil reduzieren – bei Standorten mit häufigen Vereisungsereignissen amortisiert sich die Investition oft innerhalb weniger Betriebsjahre.

Dazu kommt der Sicherheitsaspekt: Durch automatisierte Abschaltung bei kritischem Eiswurf-Risiko sinkt die Haftungsexposition des Betreibers. In manchen Ländern ist der Nachweis eines zertifizierten Eisdetektionssystems bereits Voraussetzung für die Betriebsgenehmigung in exponierten Lagen.

Predictive Maintenance durch kontinuierliches Rotorblatt-Monitoring hat einen weiteren Vorteil: Wartungsarbeiten lassen sich planen, wenn die Anlage ohnehin stillsteht oder das Wetterfenster günstig ist – statt reaktiv nach einem Schaden. Das senkt die Kosten pro Wartungseingriff und verlängert die Lebensdauer der Komponenten.

Kurzum: Smarte Sensortechnologie verwandelt Vereisung von einem unkontrollierbaren Risiko in einen beherrschbaren Betriebsparameter. Das ist kein Luxus für Hochleistungsstandorte, sondern zunehmend Standard für jeden professionell betriebenen Windpark in kälteren Klimazonen.

Häufige Fragen zur smarten Eiserkennung

Ab welcher Temperatur beginnt die Eisbildung an Rotorblättern?

Eisbildung setzt typischerweise bei Temperaturen zwischen 0 °C und -10 °C ein, wenn gleichzeitig Feuchtigkeit in Form von Nebel, Regen oder unterkühlten Wassertröpfchen vorhanden ist. Unter sehr trockenen Bedingungen kann auch bei tieferen Temperaturen kaum Eis entstehen – die Kombination aus Temperatur und Feuchte ist entscheidend, nicht die Temperatur allein.

Können bestehende Windkraftanlagen nachträglich mit Eissensoren ausgerüstet werden?

Ja, ein Nachrüsten ist grundsätzlich möglich. Externe Sensoren für Temperatur, Feuchtigkeit und Vibration lassen sich in vielen Fällen ohne größere Eingriffe in die Anlagenstruktur installieren. Die Integration in bestehende SCADA-Systeme erfordert allerdings Anpassungsaufwand und sollte von Fachbetrieben durchgeführt werden. Vollständig integrierte Lösungen mit Blattinnen-Sensoren sind bei Neuanlagen einfacher umsetzbar.

Wie schnell reagieren smarte Sensoren auf einsetzende Vereisung?

Moderne Eisdetektionssensoren liefern Messwerte im Sekundentakt und können Vereisungsbedingungen innerhalb weniger Minuten nach Einsetzen erkennen. Präventive Systeme, die auf meteorologischen Vorhersagen basieren, können sogar Stunden im Voraus reagieren. Die tatsächliche Reaktionszeit hängt von der Sensorart, den eingestellten Schwellenwerten und der Systemarchitektur ab.

Was passiert, wenn ein Vereisungsereignis nicht rechtzeitig erkannt wird?

Ohne rechtzeitige Erkennung drohen Leistungseinbußen, mechanische Unwuchten durch ungleichmäßigen Eisansatz, erhöhter Lagerverschleiß und im schlimmsten Fall Eiswurf mit Sicherheitsrisiken für die Umgebung. Zudem können wiederholte Vereisungszyklen die Blattstruktur langfristig schädigen und die Lebensdauer der Anlage verkürzen.

Welche Normen oder Zertifizierungen gelten für Eisdetektionssysteme?

Relevante Normen sind unter anderem die IEC 61400-1 (Auslegungsanforderungen für Windkraftanlagen) sowie länderspezifische Vorschriften, etwa die deutschen Richtlinien des Deutschen Instituts für Bautechnik (DIBt) für Windenergieanlagen in vereisungsgefährdeten Gebieten. Für Eisdetektionssysteme selbst existiert noch kein einheitlicher internationaler Standard, jedoch orientieren sich viele Hersteller an den Empfehlungen des Fraunhofer-Instituts für Windenergie und Energiesystemtechnik (IWES) sowie an Leitlinien der internationalen Windenergie-Organisation IEA Wind.
